Richtfunkstrecke  DSL 5 GHz

Ausbau einer neuen Hauptsrecke mit 5 GHz Antennentechnik

Februar 2012

Die Richtfunkstrecke (RF1) ist bereits fast  3 Jahre im Betrieb. Da die User immer mehr werden und der 4000 DSL

Anschluß langsam eng wird  müssen neue Übertragungswege eingerichtet werden.

Das 2,4 GHz  Netz ist für meine Anwendungszwecke bereits sehr stark ausgenutzt.  Die Datenrate der Strecke beträgt 18 Mbps Brutto. Netto komme ich auf ca. 7-9 Mbps. Dies ist für das 4000 DSL völlig ausreichend.

Ich bekomme demnächst einen 50000 DSL Anschluß und somit reichen die 7-9 Mbps bei weitem nicht aus. Deswegen musste ich mich nach einer Alternative umsehen. So kam mir die Idee vom 5 Ghz der Firma Ubiquiti.

Ubiquiti stellt WLAN Richtantennen im Satelittendesign her und hat einen unschlagbaren Vorteil. Der WLAN-Router ist direkt in der Antenne integriert. Somit gibt es keine Verluste über das Antennenkabel. Weiterer Vorteil ist die Speisung der Antenne über POE. Dadurch benötigt man auf dem Dach lediglich ein Netzwerkkabel zur Antenne.

Da die 5 GHz Strecke den selben Verlauf hat wie die  schon vorhandene 2,4 GHz Strecke hat, wurden die Antenne direkt über der vorhandenen Strecke montiert. Da es sich um verschiedene Frequenzbänder handelt kommt es auch zu keinerlei Netzproblemen.

Bei der 5 GHz Strecke komme ich momentan in der Testphase auf eine Bandbreite von schon 45 Mbps Netto. Brutto verspricht die Strecke Maximal 150Mbps. Aber da wird noch dran gearbeitet. Vorraussichtliche Inbetriebnahme der neuen Strecke für die Kunden wird wohl Juni/Juli 2012 sein.





Oktober 2011

Die Aktuelle DSL Geschwindigkeit liegt im Moment bei maximal 3100 kbit/s Download und 447 kbit/s Upload

Januar 2012

Die Aktuelle DSL Geschwindigkeit liegt im Moment bei maximal 4000 kbit/s Download und 447 kbit/s Upload

Übersicht Richtfunkstrecke

© 2011-2012 Markus Rother

Genossenschaft Sustrum Moor

Hier befindet sich der eigentliche DSL Anschluß. Von hier geht alles los.



(1)

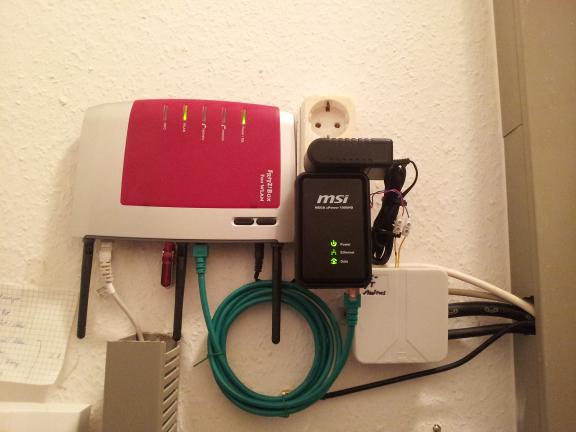

Mit der Fritzbox wird das DSL Signal vom örtlichen Netzbetreiber empfangen.



(2)

Dann wird das Ethernet Signal

Durch einen umgebauten D-LAN Umsetzer auf 2 Draht Technik umgewandelt.



(3)

Die 2 Draht Übertragung erfolgt über ein ca. 350m langes Telefonkabel nach oben zum Futtersilo.

Station Betriebsgebäude Aufschaltung DSL

Station Silo Umsetzung auf WLAN

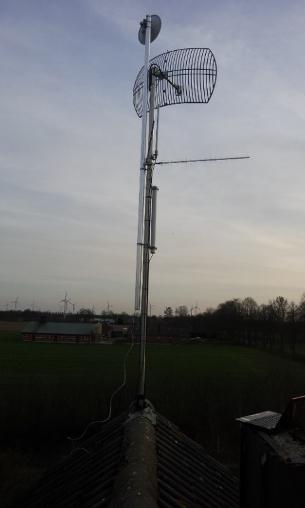

Ansicht Funkstation Genossenschaft

Sustrum Moor oben auf dem Silo



(4)

2 Draht Umsetzer und 2. DSL Anschluß über WLAN



(5)

WLAN Router für Richtfunkantenne



(6)

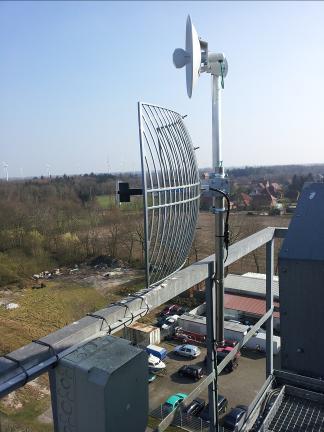

Richtfunkantenne 2,4 Ghz



(6.1)

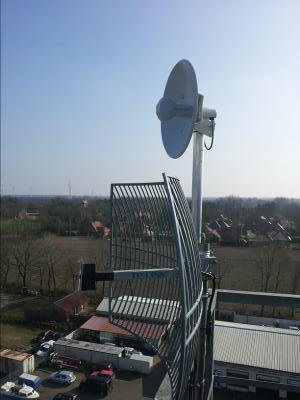

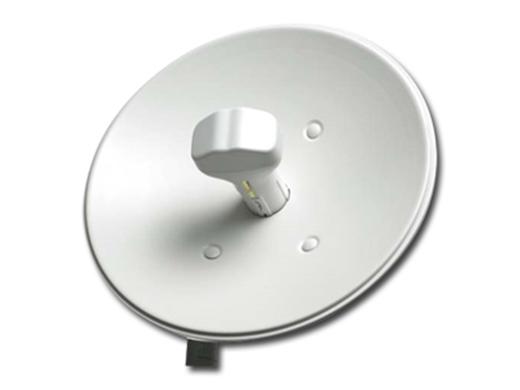

Richtfunkantenne 5 Ghz

Ansicht Hardware



(7)

Oben auf dem Silo befindet sich das Gegenstück vom 2 Draht Umsetzer. Hier wird wieder auf Ethernet umgewandelt.



(8)

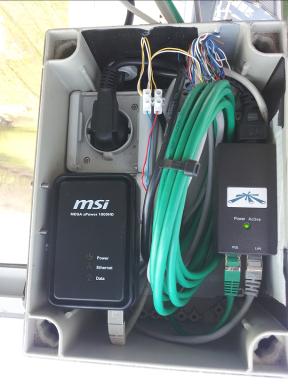

POE (Power over Ethernet) Umsetzer für die neue 5 Ghz Antenne



(9)

WLAN Router für die 2,4 GHz Strecke. Ist im Schutzgehäuse (5) verbaut.

(4) 2 Draht Umsetzer Gehäuse geöffnet

Schutzgehäuse für die Hardware

WLAN Router Richtfunk

Aufbereitung DSL Signal (Bestand)

Sende / Empfangsstation Sustrum Moor

Sende / Empfangsstation Hasselbrock

Ansicht Funkstation Rother



(10)

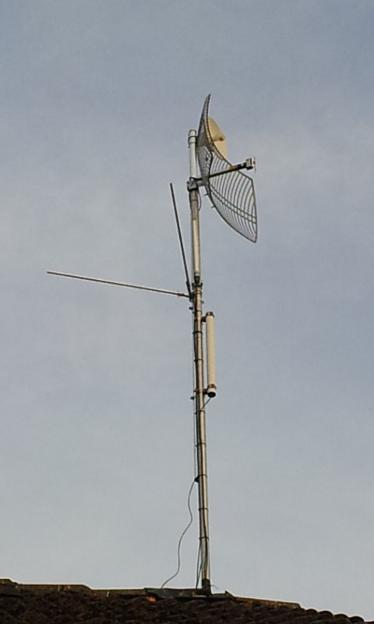

Richtfunkantenne 2,4 GHz zum Empfang des DSL aus Sustrum Moor

(10.1)

Richtfunkantenne 5 GHz zum Empfang des DSL aus Sustrum Moor

(11)

360° Antenne Ortsnetz

(12)

Richtfunkantenne Ortsnetz

(13)

360° Antenne Ortsnetz

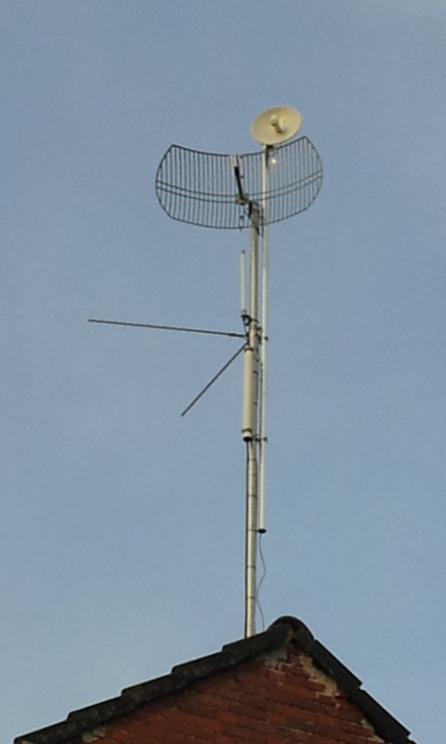

Sendemast mit Antennen Rother
